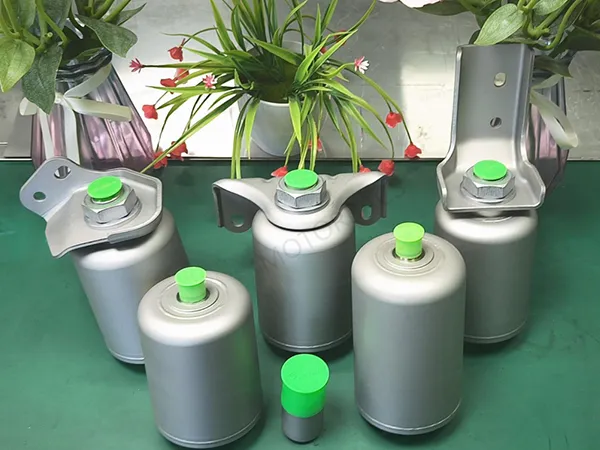

Akumulator Bellows Logam
Komponen penyimpan energi untuk kontrol fluida presisi pada sistem hidraulik dan pneumatik di sektor otomotif dan industri
Akumulator bellows logam presisi merupakan perangkat penyimpan energi dan pengatur dinamis dengan akurasi tinggi yang menggunakan bellows logam sebagai elemen isolasi inti. Komponen ini banyak digunakan pada sistem hidraulik dan pneumatik yang membutuhkan respons frekuensi tinggi, kebocoran sangat rendah (near-zero leakage), serta lingkungan operasi yang bersih (clean fluid environment).
Keunggulan presisinya terlihat dari akurasi manufaktur, kemampuan respons dinamis, keandalan sealing, serta kontrol volume yang sangat stabil. Dibandingkan dengan akumulator tipe piston atau tipe diaphragm konvensional, akumulator bellows logam jauh lebih unggul untuk aplikasi yang menuntut tingkat keandalan dan presisi ekstrem.

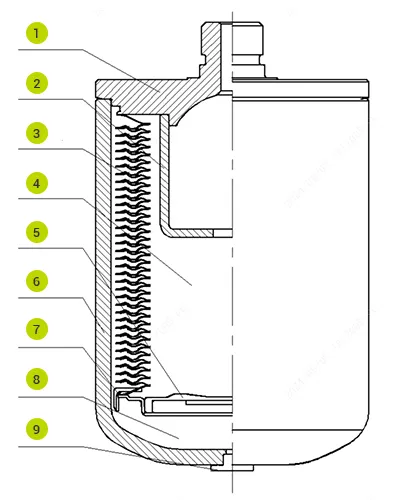

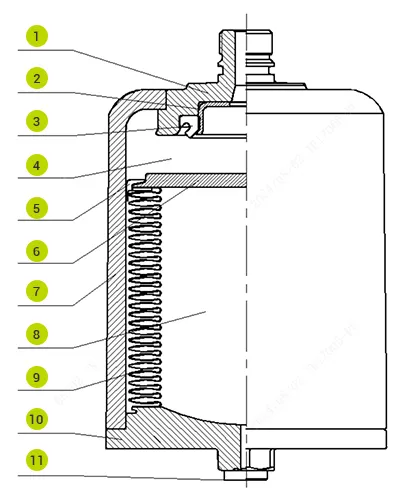

Akumulator bellows logam presisi berpusat pada assembly bellows logam, dan terdiri dari high-pressure end cap, metal bellows, inflation end cap, fluid (or gas) port, inflation valve, serta komponen fungsional lainnya. Prinsip kerjanya mengandalkan deformasi fleksibel dari metal bellows untuk mencapai isolasi gas–medium dan konversi energi yang efisien. Konfigurasi Struktural
- Tutup ujung oli
- Cincin penahan (Retaining ring)
- Cincin penyegel
- Ruang oli (Oil chamber)
- Cincin pemandu (Guide ring)
- Penutup penyegel
- Silinder
- Ruang gas (Gas chamber)
- Bellow
- Tutup ujung
- Tutup penyegel gas
- Tutup ujung oli
- Selongsong penopang (Support sleeve)
- Bellow
- Ruang oli (Oil chamber)
- Penutup penyegel
- Silinder
- Cincin pemandu (Guide ring)
- Ruang gas (Gas chamber)
- Tutup penyegel gas
-
Penyimpanan energi
Ketika tekanan sistem melebihi tekanan gas yang telah ditetapkan pada akumulator, media mendorong bellow untuk menekan gas di dalamnya. Saat volumenya berkurang, tekanan gas meningkat (mengikuti Hukum Boyle), sehingga energi sistem diubah menjadi energi potensial gas yang tersimpan. -
Pelepasan energi
Ketika tekanan sistem turun di bawah tekanan gas internal akumulator, bellow mengembang akibat tekanan gas dan mendorong media kembali ke dalam sistem sehingga energi yang tersimpan dilepaskan. -
Presisi
Perpindahan ekspansi bellow memiliki hubungan linear dengan perubahan tekanan (linearitas ≤ 0,5%), sehingga memungkinkan pengendalian perubahan volume dengan sangat akurat. Karena tidak terdapat komponen gesekan (bellow terhubung secara kaku dengan tutup ujung tanpa bagian yang saling bergeser), keterlambatan respons ≤ 5 ms, sehingga cocok untuk menyerap pulsasi berfrekuensi tinggi, seperti fluktuasi tekanan 10–100 Hz.

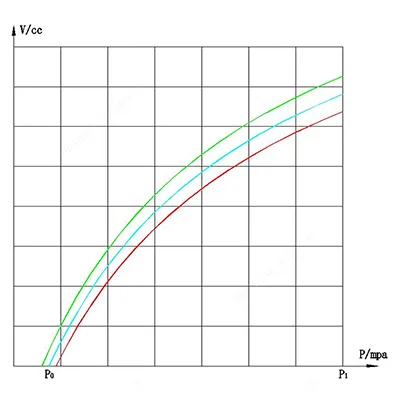

Parameter utama Kurva PV (kurva Tekanan–Volume) dari sebuah akumulator adalah representasi grafis yang menggambarkan perubahan volume fluida internal (V) ketika tekanan sistem (P) berubah. Kurva ini biasanya digunakan untuk menganalisis dan memahami kinerja akumulator, terutama perilaku dinamisnya selama proses penyimpanan dan pelepasan energi.
- Tekanan awal (P0): Tekanan gas di dalam akumulator saat sisi oli/fluida tidak ada tekanan.
- Tekanan kerja (P1): Tekanan maksimum operasi yang dapat dicapai akumulator dalam kondisi kerja normal.
- Tekanan desain (P2): Tekanan maksimum yang dapat ditahan oleh akumulator secara struktural.
- Volume efektif (V0): Volume ruang gas akumulator dalam kondisi pra-tekan (precharged).
- Suhu kerja: −40°C hingga 120°C
- Tekanan pecah: ≥ 80 MPa
| Karakteristik | Akumulator Bellows Logam | Akumulator Tipe Piston | Akumulator Tipe Diafragma |
| Tingkat kebocoran | ≤ 1 × 10⁻⁹ Pa·m³/s | Lebih tinggi (kemungkinan aus pada pasangan gesek) | Lebih rendah (tapi penuaan karet dapat menyebabkan kebocoran) |
| Waktu respons | ≤5ms | ≥50ms | ≤20ms |
| Linearitas volume | ≤0.5% | ≥2% | ≤1% |
| Kebersihan | Tidak ada kontaminasi partikel (struktur metal bellows) | Kemungkinan terbentuk partikel logam | Kemungkinan terbentuk partikel logam |
| Fatigue life (siklus) | ≥ 1,000,000 | ≥ 500,000 | ≥ 300,000 |
| Tekanan yang berlaku | (model tekanan tinggi hingga 70 MPa) 0,5–31,5 MPa | 0,5-31,5 MPa | 0,5-25 MPa |
Presisi tinggi, kebersihan luar biasa, dan karakteristik respons cepat dari akumulator metal bellows membuatnya menjadi solusi pilihan di bidang-bidang berikut:
- Semikonduktor & manufaktur elektronik
Dalam aktuator hidrolik kontrol sikap satelit, bellow titanium ringan dan keandalan tinggi memungkinkan operasi stabil pada −50°C hingga 150°C, menyimpan dan melepaskan energi untuk mendukung penyesuaian sikap. Dalam sistem panduan rudal, mereka menyerap kejutan tekanan akibat getaran mesin, memastikan akurasi kontrol. - Mesin presisi & robotika
Digunakan dalam sistem hidrolik mesin litografi wafer dan peralatan implantasi ion untuk menyerap pulsasi tekanan frekuensi tinggi (mencegah deviasi akurasi pemrosesan wafer). Dengan kebocoran nol dan tanpa kontaminasi partikel, akumulator ini memenuhi persyaratan ultra-bersih seperti lingkungan cleanroom Kelas 10. - Peralatan medis
Dalam sistem penyeimbang hidrolik spindle, akumulator ini mengompensasi fluktuasi tekanan instan (misal perubahan beban saat pemotongan kecepatan tinggi), memastikan stabilitas kecepatan spindle (fluktuasi ≤ ±1 rpm). Dalam penggerak sendi robot kolaboratif, mereka menyediakan kompensasi energi instan, mengurangi konsumsi daya motor servo. - Dirgantara & pertahanan
Dalam aktuator hidrolik robot bedah (misal penggerak instrumen laparoskopi), kontrol volume yang presisi memungkinkan akurasi gerakan hingga tingkat milimeter. Dalam sirkuit hidrolik peralatan hemodialisis, ketiadaan komponen karet mencegah risiko kontaminasi darah.

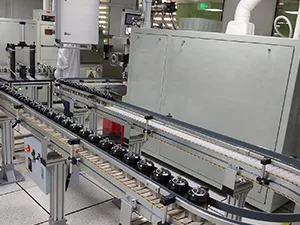

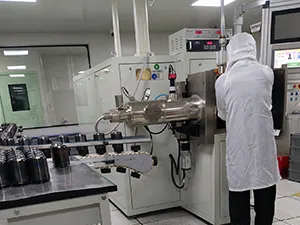

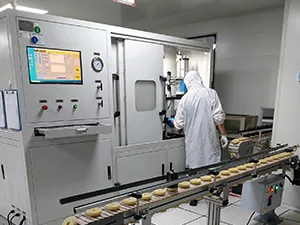

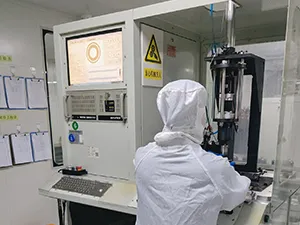

Kapasitas Produksi
- Dilengkapi dengan 3 lini produksi otomatis
- Kapasitas bulanan yang direncanakan: 100.000 unit
- Peralatan kunci meliputi: mesin pembentuk bellow, mesin pengelasan sinar elektron vakum, mesin pengelasan plasma mikro, peralatan deteksi cacat ultrasonik, sistem deteksi kebocoran helium, sistem pengujian PV online, dan pengelasan penyegel inverter frekuensi menengah

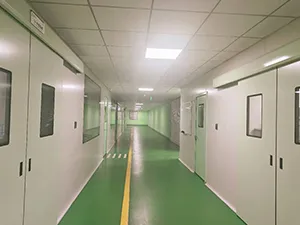

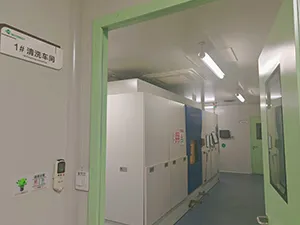

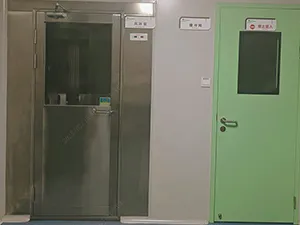

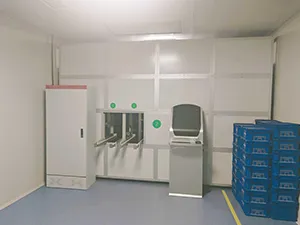

Persyaratan Cleanroom untuk Produksi Akumulator
- Tingkat kebersihan: Cleanroom Kelas 1.000.000
- Suhu & kelembaban: Suhu 18–28°C, kelembaban 45–65%
- Laju pertukaran udara: Minimal 12 kali pergantian udara per jam
- Kebersihan oli hidrolik: Diterapkan pengujian kebersihan NAS, oli hidrolik yang disuntikkan harus memenuhi tingkat ≤ NAS 8
- Kebersihan internal: Metode gravimetrik diterapkan sebelum pengisian oli; kontaminasi internal harus ≤ 4 mg

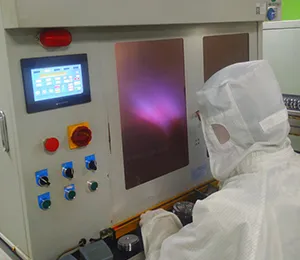

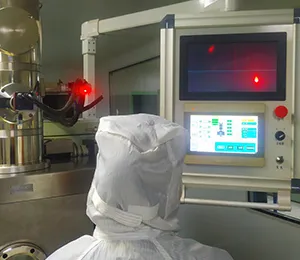

Pengelasan sinar plasma (Plasma Beam Welding)
Pengelasan sinar plasma (Plasma Beam WePengujian kedap udara (Air Tightness Testing)lding)

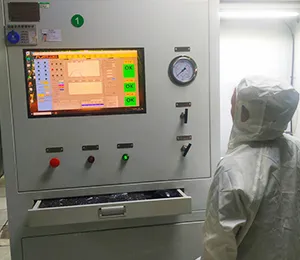

Pengujian kinerja PV (PV Performance Testing)

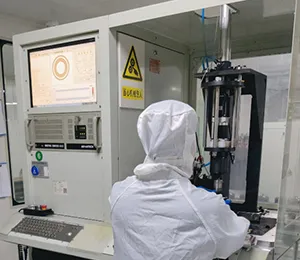

Deteksi cacat ultrasonik (Ultrasonic Flaw Detection)
