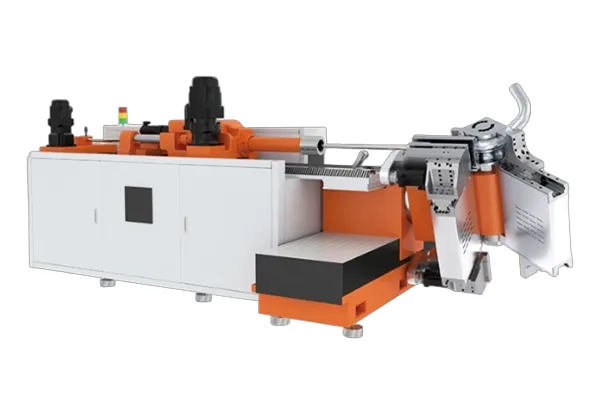

Mesin Pembengkok Tabung CNC Multi-Sumbu
Mesin pembengkok tabung berkecepatan tinggi untuk tabung logam yang digunakan di sektor otomotif, dirgantara, dan industri. Kompatibel dengan tabung diameter 30 mm hingga 100 mm.
Mesin Pembengkok Tabung CNC Multi-Sumbu ini dirancang untuk pembengkokan sisi kiri dan kanan tabung yang presisi dan dapat digunakan dalam setup produksi otomatis. Mesin ini memungkinkan ujung lurus pendek setelah pembengkokan akhir, dijaga di bawah 1,2D, yang membantu mengurangi penggunaan material dan biaya produksi secara keseluruhan.
Operasi koordinasi multi-sumbu mendukung efisiensi produksi tinggi dan memungkinkan konfigurasi kepala ganda dengan hingga delapan tumpukan tooling, dikombinasikan dengan simulasi proses otomatis. Sistem drive full-servo, bersama dengan komponen transmisi presisi tinggi, memastikan akurasi pemposisian ulang hingga 0,02 mm.
- Sudut: Pembengkokan full-servo 13-sumbu memastikan kontrol akurat pada setiap sudut pembengkokan, dengan akurasi sudut ±0,05° dan akurasi pemberian panjang hingga 0,05 mm.
- Kelurusan Lingkaran: Pembengkokan multi-mandrel dengan pelumasan sinkron membantu mempertahankan kelurusan tabung yang stabil selama proses pemThinning: Wall thinning is managed by coordinating the bending motion with auxiliary pushing and mandrel movement. Push-feed compensation and synchronized lubrication help keep wall thickness more consistent and improve forming stability. .
- Penipisan: Penipisan dinding dikendalikan dengan mengkoordinasikan gerakan pembengkokan dengan dorongan bantu dan pergerakan mandrel. Kompensasi push-feed dan pelumasan sinkron membantu menjaga ketebalan dinding lebih konsisten dan meningkatkan stabilitas pembentukan.
- Pembentukan: Akurasi pembengkokan tiga dimensi dikontrol dalam ±0,5 mm, memastikan geometri tabung yang konsisten dan stabilitas dimensi.

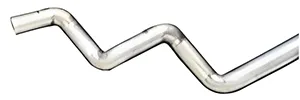

SUH409L
φ55x1.5mm R=0.8D

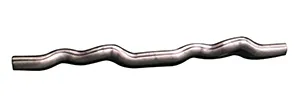

SUS441
φ60x1.5mm R=1.2D

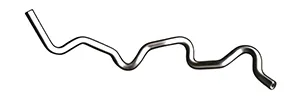

SUS441
φ28.6x1.5mm R=1.4D

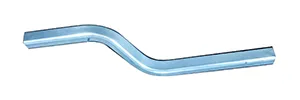

Tabung Persegi Panjang Aluminium (Aluminum Rectangular Tube)
40*45*4mm R=100mm

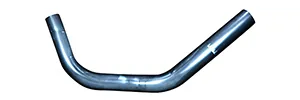

HR420LA
φ100x2.6mm R=1.5D

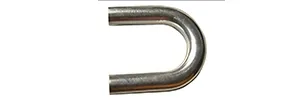

SUS409L
φ50x1.5mn R=2D

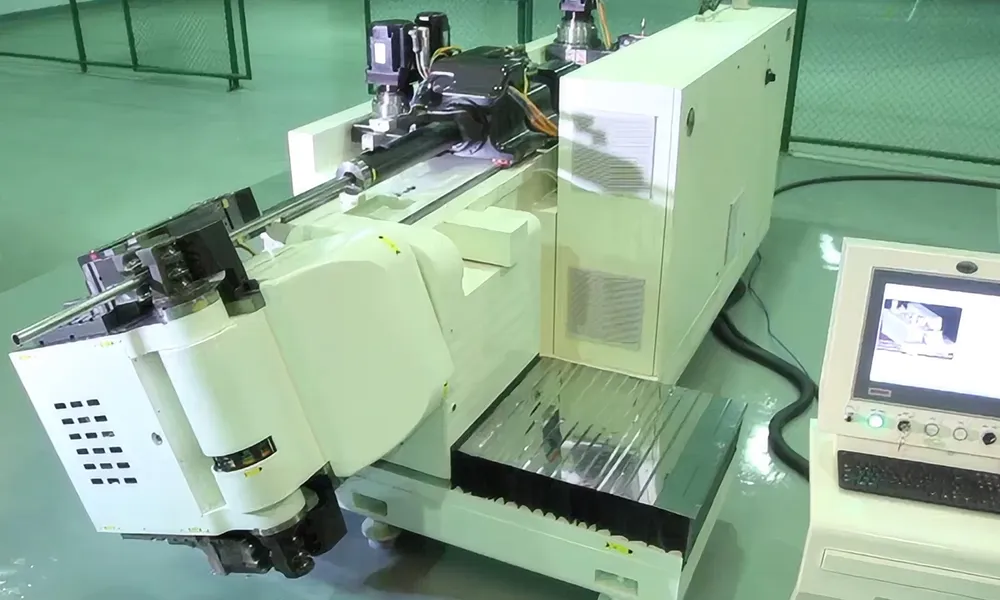

- Sistem kontrol elektrik full-servo tanpa hidraulik, mendukung operasi efisien, konsumsi energi rendah, dan tingkat kebisingan rendah
- Simulasi online secara otomatis menghitung jalur pembengkokan terbaik dan membantu menghindari interferensi selama pemrosesan
- Deteksi sambungan las otomatis, dengan opsi pemuatan dan pembongkaran untuk operasi tanpa pengawas
- Pembengkokan kepala ganda sisi kiri dan kanan dengan radius tetap atau variabel, memungkinkan pembengkokan pada arah datar, samping, miring, dan ruang kompleks
- Fungsi pembuangan sisa (scrap) yang membantu mengurangi limbah material dan meningkatkan pemanfaatan material
- Motor servo dilengkapi dengan encoder absolut presisi tinggi, memungkinkan operasi dilanjutkan setelah pemadaman listrik tanpa perlu re-homing
- Sistem bus EtherCAT untuk transmisi data cepat, penyederhanaan kabel, dan tata letak kontrol yang lebih rapi
- Pemrograman sederhana dan efisien dengan memasukkan koordinat XYZ dan parameter tooling, dilengkapi simulasi grafis penuh dari proses pembengkokan
- Kekuatan penjepit dikontrol servo dengan deteksi otomatis, memastikan akurasi tinggi, kemampuan pengulangan, dan operasi yang andal
- Sistem pelumasan untuk komponen cetakan tekanan dan mandrel, membantu memperpanjang umur pakai bagian aus
- Fungsi kontrol cerdas termasuk simulasi proses, pengenalan sambungan las, pemantauan kekuatan penjepit, pemantauan operasi real-time, dan pelumasan otomatis
| Berat (termasuk panel kontrol) |
Dimensi (L × W × H) | Warna | Rentang diameter tabung (Tube diameter range) |
Radius pembengkokan maksimum (Max. bending radius excluding stack bending) |
Panjang loop tabung maksimum (Max. tube loop length) |
Kecepatan pemberian maksimum (Max. feeding speed) |
Kecepatan pembengkokan maksimum (Max. bending speed) |
Kecepatan rotasi tabung maksimum (Max. tube rotation speed) |
| 9000 kg | 4600 × 2400 × 2000 mm | Black and white (textured paint finish) |
30–100 mm | 200 mm | 2300 mm | 700 mm/s | 70°/s | 300°/s |
| Kecepatan maksimum head travel | Kecepatan maksimum rotasi head | Kecepatan bantu dorongan maksimum | Scrap pushing speed maksimum | Akurasi pemposisian ulang | Bending output torque maksimum | ||||||
| 730 mm/s | 100°/s | 160 mm/s | 160 mm/s | Feeding ±0.03 mm Head linear movement ±0.03 mm Assist push ±0.02 mm Scrap push ±0.02 mm Bending angle ±0.03° Head rotation ±0.03° Tube rotation ±0.03° | 20,000 N·m | ||||||
| Feeding force maksimum | Mandrel extraction force maksimum | Main clamping force maksimum | Auxiliary clamping force maksimum | Assist push force maksimum | Scrap pushing force maksimum | Bending angle maksimum | Feeding stroke |
| 80 kN | 80 kN | 250 kN | 200 kN | 60 kN | 60 kN | 180° | 2050 mm |
| Head travel stroke | Mandrel stroke | Assist push stroke | Scrap pushing stroke | Main clamping stroke | Auxiliary clamping stroke | Total motor power |
| 1150 mm | 300 mm | 150 mm | 230 mm | 170 mm | 170 mm | 65 kW |
CNC tube bending machines include a bending arm, tube rotation unit, auxiliary push and support arms, tube support system, rotating bending head, head travel unit, mandrel extraction system, tube feeding carriage, tube clamping system, scrap push-out unit, and an integrated control system.

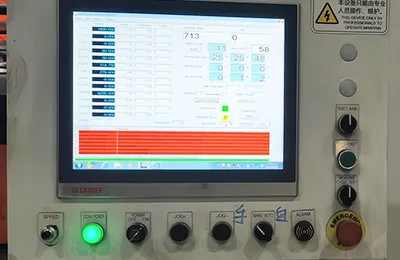

Sistem Operasi Perangkat Lunak
Sistem Operasi Perangkat Lunak Sistem kontrol dikembangkan pada platform berbasis Windows dan mencakup fungsi-fungsi seperti simulasi proses, deteksi sambungan las otomatis, pemantauan kekuatan penjepit, pemuatan dan pembongkaran otomatis, pelumasan otomatis, alarm abnormal, pemantauan operasi secara real-time, dan dukungan jarak jauh.

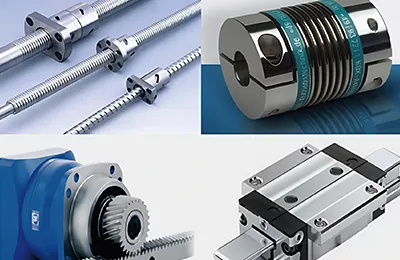

Komponen Drive
Sistem drive menggunakan ball screw presisi tinggi, gear reducer dengan backlash rendah, dan rel pandu linear presisi tinggi untuk memastikan gerakan yang akurat dan stabil selama operasi.

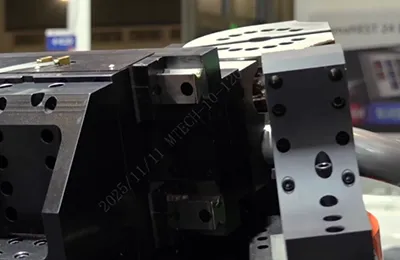

Simulasi Virtual
Simulasi online menghitung jalur pembengkokan optimal sebelumnya dan membantu menghindari interferensi selama proses pembengkokan.

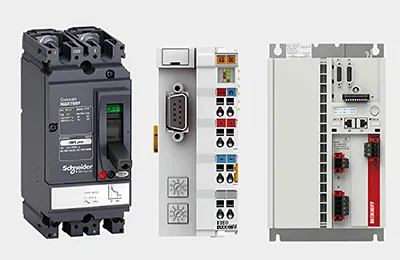

Sistem Kontrol Beckhoff
Sistem kontrol Beckhoff, mencakup komputer kontrol industri, drive, dan motor servo.

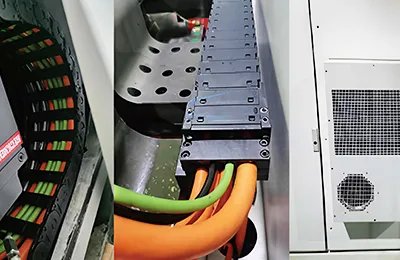

Perangkat Keras Lainnya
Kabel carrier dan drag chain dari Igus, komponen listrik tegangan rendah Schneider, serta kabinet listrik tertutup dengan pendingin udara.
Mesin pembengkok tabung multi-sumbu berkecepatan tinggi kami digunakan untuk pembengkokan 3D tabung baja karbon, baja tahan karat, tembaga, dan paduan aluminium di berbagai industri seperti manufaktur otomotif, dirgantara, peralatan medis, petrokimia, dan aplikasi rumah tangga.

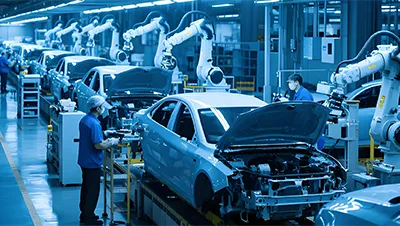

Manufaktur Otomotif, digunakan terutama untuk komponen chassis, rangka sepeda motor, dan sistem knalpot

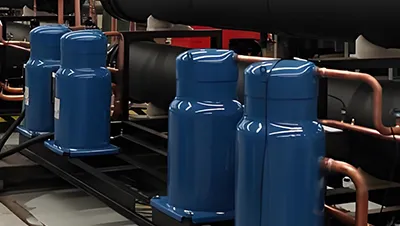

Manufaktur Mekanik dan IndustriMencakup pipa logam, sistem hidrolik, sistem pneumatik, dan jalur pipa pendingin udara
Terpakai dalam manufaktur dirgantara, petrokimia, peralatan medis, dan aplikasi rumah tangga 20 Tahun Keahlian dalam Hydroforming Tabung
