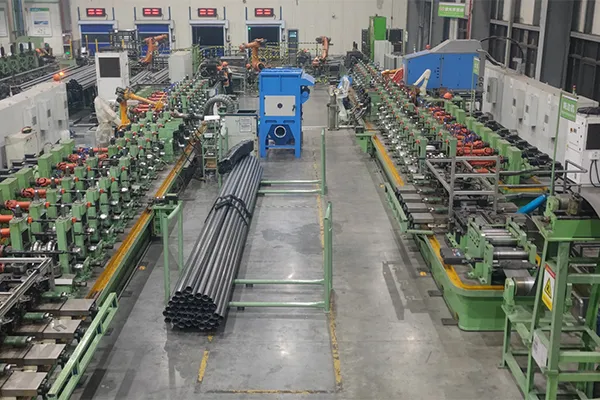

Lini Pengelasan Tabung Laser Kecepatan Tinggi (Pabrik Pipa & Tabung)
Sistem produksi tabung las laser terintegrasi untuk komponen tabung logam pada aplikasi otomotif dan industri, dengan kecepatan hingga 15 m/menit dan
- Daya Laser (Laser power): 15.000–45.000 W
- Kecepatan Pengelasan (Welding speed): 8–15 m/menit
- Kekuatan Material yang Bisa Dilas (Weldable material strength): > 800 MPa
- Ketebalan Material yang Bisa Dilas (Weldable material thickness): < 4 mm
- Akurasi Pengelasan (Welding accuracy):< 0.1 mm
- Hasil Material (Material yield): > 96%
- Deformasi Tabung Setelah Pengelasan (Tube deformation after welding): ≤ 1,5 mm/m
- Kekuatan Sambungan Las (Weld seam strength): Tidak retak setelah uji flaring, sesuai dengan GB/T 34204-2017
Alur Proses
Uncoiling & straightening → Shear butt welding → Accumulator storage → Strip leveling → Edge milling → Rough forming → Fine forming → Weld seam tracking → Laser cleaning → Laser preheating → Laser welding → Laser post-heating → Sizing → Eddy current testing → Tube straightening → Laser marking → Length cutting → Automatic stacking → AGV transport → Finished product storage
- Kontrol Kualitas Las
Sambungan las harus konsisten dalam penampilan dan kekuatan, serta memenuhi persyaratan kinerja yang ketat. Masalah umum seperti porositas, retak, penetrasi tidak sempurna, terbakar, dan distorsi las harus dihindari dengan cermat. - Kompleksitas Peralatan
Lini pengelasan laser menggabungkan banyak sistem menjadi satu proses, termasuk pemuatan, pemotongan tepi, pembentukan tabung, pengelasan laser, unit potong sesuai panjang, pengujian arus eddy online, dan pembongkaran robotik. Koordinasi antara teknologi mekanik, elektrik, optik, dan material menambah tingkat kesulitan teknis yang tinggi. - Stabilitas Sistem Kontrol
Untuk menjaga efisiensi pengelasan dan kualitas yang konsisten, sistem mengandalkan otomasi canggih dan kontrol cerdas agar proses tetap stabil selama produksi. - Otomasi dan Kontrol Cerdas
Parameter pengelasan perlu disesuaikan secara akurat dan real-time agar sesuai dengan kondisi produksi yang berbeda. Otomasi canggih dan kontrol cerdas penting untuk menjaga proses tetap efisien dan dapat diulang. - Adaptabilitas Material
Peralatan pengelasan harus mampu menangani berbagai jenis material, diameter tabung, dan ketebalan dinding, terutama saat bekerja dengan baja ultra-kuat di atas 800 MPa.
- Drive dan Kontrol Gerakan Presisi Tinggi
Kecepatan pengelasan yang stabil dicapai melalui penggunaan 15 unit drive servo presisi tinggi, dikombinasikan dengan kontrol adaptif dan umpan balik real-time. Konfigurasi ini memungkinkan sistem merespons perubahan selama pengelasan dengan cepat dan menjaga gerakan tetap halus serta konsisten. - Teknologi Visi Mesin dan Sensor
Visi mesin Cognex dan sensor memantau jalur sambungan las selama proses pengelasan berlangsung. Teknologi ini membantu mendeteksi cacat sejak dini dan memberi informasi ke sistem monitoring, sehingga proses pengelasan tetap terkendali. - Pengembangan Terintegrasi Teknologi Pengelasan Laser Canggih
Peningkatan efisiensi dan kualitas pengelasan membutuhkan integrasi mendalam antara otomasi dan kontrol cerdas. Fokus pengembangan mencakup pengelasan laser berkecepatan tinggi (hingga 15 m/menit) dan proses laser berdaya tinggi (multi-kilowatt) untuk tabung baja berkuat tinggi. Upaya kunci termasuk pelacakan sambungan las, penyelarasan berkecepatan tinggi dan presisi tinggi, pengendalian cacat, dan akurasi pembentukan. Simulasi struktural komponen ringan dan evaluasi kinerja juga menjadi bagian dari proses pengembangan, mendukung pembuatan lini pengelasan tabung laser otomatis penuh untuk baja berkuat tinggi.
Pemantauan Kecepatan Pengelasan Secara Real-Time
Sensor dan sistem umpan balik memantau kecepatan pengelasan selama operasi dan menyesuaikannya secara real-time agar tetap dalam rentang yang diperlukan.
Optimasi Parameter Melalui Pengujian
Berbagai kecepatan pengelasan diuji melalui beberapa percobaan untuk menemukan pengaturan kecepatan dan percepatan yang paling sesuai. Pengaturan ini kemudian disempurnakan melalui penyesuaian dan pengujian berulang, hingga proses pengelasan mencapai kontrol kecepatan yang stabil dan akurat.

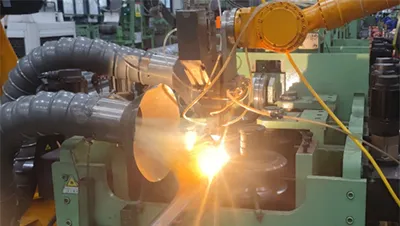

Daya Laser Tinggi
Daya pengelasan laser berkisar antara 15.000 W hingga 45.000 W, cocok untuk pengelasan stabil pada berbagai ukuran dan ketebalan tabung.

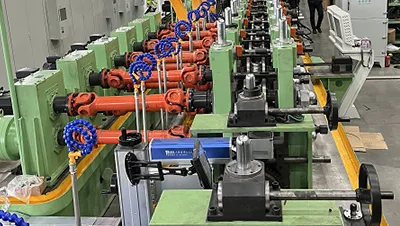

Kecepatan Pengelasan Tinggi
Kecepatan produksi dapat mencapai hingga 15 m/menit, mendukung manufaktur tabung yang kontinu dan efisien.

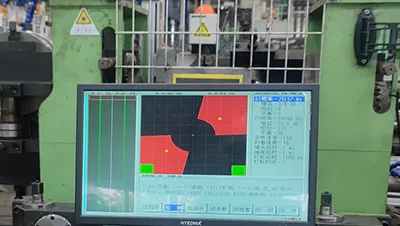

Akurasi Pengelasan Tinggi
Deviasi sambungan las dikendalikan dalam 0,1 mm, membantu menjaga kualitas las yang konsisten.

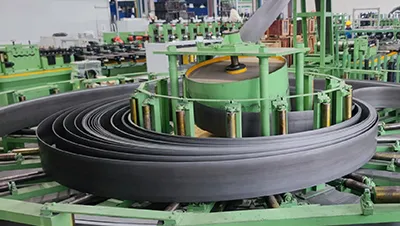

Kompatibilitas Baja Kekuatan Tinggi
Dirancang untuk pengelasan baja berkuat tinggi di atas 800 MPa, yang umum digunakan dalam aplikasi otomotif.

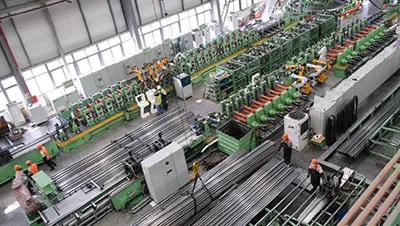

Hasil Material Tinggi
Pemanfaatan material melebihi 96%, membantu mengurangi limbah dan meningkatkan efisiensi produksi secara keseluruhan.
